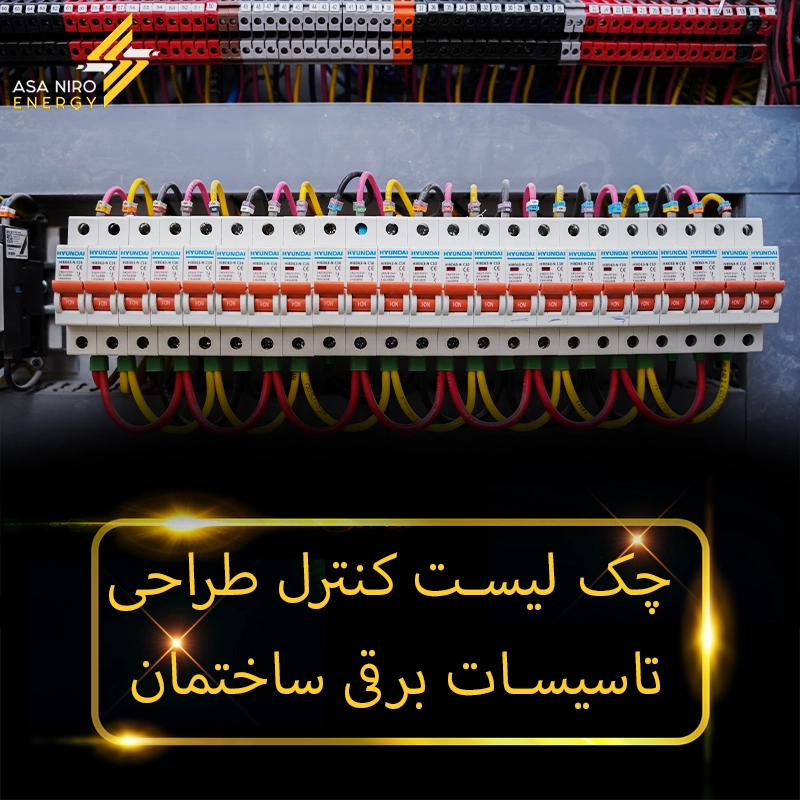

چک لیست کنترل طراحی تاسیسات برقی ساختمان : تضمین کیفیت و ایمنی پروژه شما ؛ تاسیسات برقی، قلب تپنده هر بنا محسوب می‌شود و طراحی دقیق و اصولی آن، نقشی حیاتی در ایمنی، کارایی و بهره‌وری طولانی‌مدت ساختمان ایفا میکند. فرآیند طراحی تاسیسات برقی ساختمان پیچیدگی‌های فراوانی دارد و کوچک‌ترین اشتباه میتواند منجر به مشکلات جدی، خطرات جانی و تحمیل هزینه‌های گزاف در آینده شود. به همین دلیل، استفاده از چک لیست کنترل طراحی تاسیسات برقی ساختمان یک ابزار ضروری برای مهندسان طراح، ناظران و کارفرمایان است. این چک لیست، یک راهنمای جامع برای بررسی تمامی جنبههای طراحی، از محاسبات اولیه تا جزئیات اجرایی، بر اساس آخرین استانداردها و مقررات ملی است. در این مقاله از آسا نیرو انرژی، با تکیه بر 25 سال تجربه در اجرا و طراحی تاسیسات برقی ساختمان ، به بررسی جامع این چک لیست و اهمیت آن در تضمین کیفیت و ایمنی پروژه‌های ساختمانی می‌پردازیم.
چرا استفاده از چک لیست کنترل طراحی تاسیسات برقی حیاتی است؟
طراحی تاسیسات برقی ساختمان یک فرآیند پیچیده و چندوجهی است که شامل محاسبات دقیق، انتخاب تجهیزات، ترسیم نقشه‌ها و رعایت مجموعه‌ای از استانداردها و مقررات است. بدون یک ابزار کنترلی منظم، امکان بروز خطاها و نادیده گرفتن جزئیات مهم بسیار بالاست. چک لیست کنترل طراحی تاسیسات برقی ساختمان به عنوان یک نقشه راه، مزایای متعددی را به همراه دارد:
- تضمین ایمنی: با بررسی دقیق تمامی جنبههای حفاظتی (ارتینگ، فیوزها، کلیدهای محافظ جان)، از بروز حوادث ناگوار مانند برق‌گرفتگی، آتش‌سوزی و اتصال کوتاه جلوگیری میکند.
- کیفیت و استانداردسازی: اطمینان حاصل میکند که تمامی مراحل طراحی و انتخاب تجهیزات مطابق با آخرین ویرایش مقررات ملی ساختمان، نشریات فنی (مانند نشریه 110) و استانداردهای بین‌المللی (مانند IEC) انجام شده است.
- بهینهسازی مصرف انرژی: با بررسی محاسبات روشنایی، بارهای الکتریکی و امکان سنجی سیستم‌های هوشمند، به کاهش اتلاف انرژی و هزینه‌های عملیاتی در بلندمدت کمک میکند.
- کاهش اشتباهات و بازکاری: با شناسایی زودهنگام نواقص طراحی، از بروز اشتباهات پرهزینه در مرحله اجرا جلوگیری میکند و نیاز به بازسازی یا تغییرات بعدی را به حداقل می‌رساند.
- افزایش هماهنگی: به عنوان یک ابزار مشترک، هماهنگی بین مهندسان طراح، ناظران، مجریان و کارفرما را بهبود می‌بخشد و ابهامات را برطرف میکند.
- مستندسازی: یک رکورد منظم از فرآیند کنترل طراحی فراهم می‌آورد که در مراحل بعدی پروژه یا در صورت بروز مشکلات احتمالی، قابل استناد خواهد بود.
بخش‌های اصلی چک لیست کنترل طراحی تاسیسات برقی ساختمان
یک چک لیست جامع، باید تمامی جنبههای طراحی را پوشش دهد. در آسا نیرو انرژی، ما از چک لیستهای اختصاصی و بروزی استفاده می‌کنیم که منطبق با نیازهای پروژه‌های مختلف هستند. در ادامه، به مهم‌ترین بخش‌های یک چک لیست استاندارد اشاره می‌کنیم:
1. کلیات و مدارک پروژه
این بخش شامل بررسی مدارک کلی پروژه و انطباق طرح با ضوابط اولیه است:
- تطابق نقشه‌های برقی با پروانه ساخت و نقشه‌های معماری و سازه.
- کامل بودن و خوانایی نقشه‌های تک‌خطی، سه‌خطی، جانمایی و رایزر دیاگرام.
- وجود مشخصات فنی عمومی و اختصاصی پروژه.
- وجود مهر و امضای طراح و اطلاعات تماس در نقشه‌ها.
- رعایت فواصل و حریم‌های ایمنی از خطوط برق موجود.
2. سیستم روشنایی
- محاسبه لوکس (Lux) روشنایی: آیا شدت روشنایی در هر فضا (بر اساس کاربری آن) مطابق با استانداردها و مقررات ملی است؟
- جانمایی چراغ‌ها و کلیدها: آیا تعداد و محل قرارگیری چراغ‌ها و کلیدها منطقی و کاربردی است؟
- انتخاب نوع چراغ: آیا نوع چراغ‌ها (LED، فلورسنت و…) با کاربری و معماری فضا همخوانی دارد و از نظر مصرف انرژی بهینه است؟
- مداربندی روشنایی: آیا هر مدار روشنایی دارای حفاظت مناسب و تعداد نقاط مجاز است؟ (معمولاً حداکثر 12 تا 15 نقطه در یک مدار)
- روشنایی اضطراری: آیا روشنایی اضطراری برای مسیرهای خروج، پله‌ها و فضاهای ضروری پیش‌بینی شده است؟
3. سیستم پریزهای برق و تغذیه تجهیزات
- محاسبه بارهای الکتریکی: آیا محاسبات توان کل، جریان نامی و جریان اتصال کوتاه به درستی انجام شده است؟
- سایزینگ کابل‌ها و سیم‌ها: آیا مقاطع کابل‌ها و سیم‌ها بر اساس جریان مجاز و افت ولتاژ مجاز، صحیح انتخاب شده‌اند؟
- جانمایی پریزها: آیا تعداد و محل پریزها در هر فضا (با توجه به کاربری) کافی و مطابق با مقررات (مانند ارتفاع نصب) است؟
- مدارهای اختصاصی: آیا برای بارهای خاص و پرمصرف (مانند لباسشویی، ظرفشویی، کولر، آسانسور) مدار اختصاصی با حفاظت مستقل پیش‌بینی شده است؟
- محافظت از پریزها: آیا از پریزهای ارت‌دار و کلیدهای محافظ جان برای پریزهای خاص (مانند سرویس بهداشتی و آشپزخانه) استفاده شده است؟
4. تابلوهای برق
- طراحی تابلوهای اصلی و فرعی: آیا تابلوهای اصلی، فرعی واحدها و تابلوهای مشاعات به درستی طراحی و جانمایی شده‌اند؟
- تجهیزات حفاظتی: آیا کلیدهای مینیاتوری، محافظ جان، اتوماتیک و فیوزها بر اساس محاسبات بار و جریان اتصال کوتاه، صحیح انتخاب شده‌اند؟
- سیستم شینه‌بندی: آیا شینه‌ها دارای ابعاد مناسب و فاصله عایقی کافی هستند؟
- فضای داخل تابلو: آیا فضای کافی برای وایرینگ، نصب تجهیزات و دسترسی برای تعمیر و نگهداری پیش‌بینی شده است؟
- علائم و لیبل‌گذاری: آیا تمامی تجهیزات و مدارها در تابلو دارای لیبل‌گذاری واضح و مشخص هستند؟ (این مورد برای تابلو برق فشار ضعیف و متوسط بسیار مهم است)
5. سیستم ارتینگ (زمین کردن) و همبندی
- مقاومت چاه ارت: آیا مقاومت چاه ارت مطابق با استاندارد (معمولاً کمتر از 2 اهم) است و تست آن انجام شده؟
- سیم‌کشی ارت: آیا تمامی بدنه فلزی تجهیزات و پریزها به سیستم ارت متصل شده‌اند؟
- همبندی (Equipotential Bonding): آیا تمامی هادی‌های بیگانه (مانند لوله‌های آب، گاز، فلزات سازه) به سیستم ارت و شینه همبندی متصل شده‌اند؟
- سیستم صاعقه‌گیر: آیا در صورت نیاز، سیستم صاعقه‌گیر (با توجه به ارتفاع و کاربری ساختمان) طراحی و در نظر گرفته شده است؟
6. سیستم اعلام و اطفاء حریق
- جانمایی دتکتورها: آیا دتکتورهای دود، حرارت و گاز در محل‌های مناسب و با پوشش دهی کافی نصب شده‌اند؟
- آژیرها و شستی‌ها: آیا تعداد و محل آژیرها و شستی‌های اعلام حریق مطابق با استانداردهاست؟
- کنترل پنل اعلام حریق: آیا نوع و ظرفیت کنترل پنل مناسب با تعداد زون‌ها و دتکتورها است؟
- مسیرهای کابل‌کشی: آیا مسیرهای کابل‌کشی اعلام حریق مستقل و محافظت شده‌اند؟
7. سیستم‌های جریان ضعیف
- سیستم تلفن و شبکه: آیا تعداد سوکت‌های تلفن و شبکه کافی و جانمایی آنها منطقی است؟
- سیستم آنتن مرکزی: آیا طراحی و کابل‌کشی آنتن مرکزی (برای تلویزیون و ماهواره) انجام شده است؟
- سیستم آیفون: آیا سیستم آیفون (صوتی یا تصویری) طراحی شده و سیم‌کشی آن در نظر گرفته شده است؟
- سیستم دوربین مداربسته (CCTV): آیا محل نصب دوربین‌ها و مسیر کابل‌کشی آنها در نظر گرفته شده است؟
- سیستم هوشمند ساختمان (BMS): آیا زیرساخت لازم برای سیستم‌های هوشمند (در صورت پیش‌بینی) طراحی شده است؟
8. برق اضطراری و دیزل ژنراتور/UPS
- سیستم دیزل ژنراتور: آیا ظرفیت دیزل ژنراتور متناسب با بارهای اضطراری است؟
- تابلو چنج‌اور (ATS): آیا تابلو چنج‌اور برای انتقال خودکار برق از شبکه به ژنراتور و بالعکس طراحی شده است؟
- روشنایی اضطراری: آیا مدارهای روشنایی اضطراری و پریزهای اضطراری به درستی طراحی شده‌اند؟
- UPS: آیا سیستم برق اضطراری بدون وقفه (UPS) برای تجهیزات حساس در نظر گرفته شده است؟
نقش آسا نیرو انرژی در کنترل و تایید طراحی تاسیسات برقی
در آسا نیرو انرژی، ما به اهمیت چک لیست کنترل طراحی تاسیسات برقی ساختمان واقف هستیم و آن را به عنوان یک ابزار اساسی در فرآیند تضمین کیفیت پروژه‌های خود به کار می‌گیریم. مهندسان باتجربه ما با استفاده از این چک لیست، تمامی جنبههای طراحی را با دقت بررسی می‌کنند تا از انطباق کامل با استانداردها، مقررات ملی و نیازهای مشتری اطمینان حاصل شود. این رویکرد دقیق، به ما کمک میکند تا:
- طرح‌هایی ایمن، کارآمد و اقتصادی ارائه دهیم.
- از بروز مشکلات در مراحل اجرا و بهرهبرداری جلوگیری کنیم.
- پروژه‌ها را در زمان‌بندی و بودجه تعیین‌شده به اتمام برسانیم.
- رضایت کامل مشتری را تضمین کنیم.
برای بهره‌مندی از خدمات مشاوره، طراحی و کنترل طراحی تاسیسات برقی ساختمان، با کارشناسان متخصص آسا نیرو انرژی با شماره 02126371207 تماس بگیرید و یا از وب‌سایت ما به آدرس asaniroenergy.com بازدید فرمایید. ما به پشتوانه 25 سال تجربه، بهترین راهکارها را برای پروژه‌های شما ارائه خواهیم داد.
سوالات متداول درباره چک لیست کنترل طراحی تاسیسات برقی ساختمان
چک لیست کنترل طراحی تاسیسات برقی ساختمان چه کاربردی دارد؟
چک لیست کنترل طراحی تاسیسات برقی ساختمان ابزاری حیاتی برای اطمینان از صحت، دقت و انطباق طراحی تاسیسات برقی با استانداردها و مقررات ملی است. این چک لیست به مهندسان طراح، ناظران و کارفرمایان کمک میکند تا تمامی جزئیات طراحی را بررسی کرده و از ایمنی، کارایی و بهینهسازی مصرف انرژی در سیستم برق ساختمان اطمینان حاصل کنند.
آیا این چک لیست فقط برای ساختمانهای جدید کاربرد دارد؟
خیر. اگرچه این چک لیست عمدتاً برای طراحی ساختمانهای جدید کاربرد دارد، اما میتواند به عنوان یک ابزار راهنما برای بررسی و ارزیابی تاسیسات برقی موجود در ساختمانهای قدیمی نیز مورد استفاده قرار گیرد، به ویژه زمانی که قصد بازسازی یا ارتقاء سیستم برق را دارید.
چه کسی مسئول تکمیل و تایید چک لیست کنترل طراحی تاسیسات برقی است؟
معمولاً مهندس طراح، مسئول اولیه تکمیل چک لیست در مراحل طراحی است. سپس مهندس ناظر (و در برخی موارد، کارفرما یا نهادهای نظارتی مانند سازمان نظام مهندسی) مسئولیت بررسی و تایید نهایی موارد موجود در چک لیست را بر عهده دارند تا از صحت و کیفیت طرح اطمینان حاصل شود.
آیا رعایت تمامی موارد موجود در چک لیست الزامی است؟
بسیاری از موارد موجود در چک لیست کنترل طراحی تاسیسات برقی ساختمان برگرفته از مقررات ملی ساختمان و استانداردهای اجباری هستند که رعایت آنها الزامی است. برخی موارد نیز توصیههایی برای افزایش کیفیت، ایمنی و بهینهسازی هستند که رعایت آنها به نفع پروژه خواهد بود. عدم رعایت موارد اجباری میتواند منجر به عدم تایید طرح، بروز مشکلات در زمان بهرهبرداری و حتی عواقب قانونی شود.
آسا نیرو انرژی چگونه در زمینه کنترل طراحی تاسیسات برقی کمک میکند؟
آسا نیرو انرژی با 25 سال تجربه در زمینه طراحی و اجرای تاسیسات برقی، خدمات کنترل و تایید طراحی تاسیسات برقی ساختمان را بر اساس چک لیستهای جامع و منطبق با آخرین استانداردها ارائه میدهد. تیم مهندسی مجرب ما، تمامی جنبههای طرح شما را با دقت بررسی کرده و مشاورههای لازم را برای تضمین کیفیت و ایمنی پروژه ارائه میدهد. برای اطلاعات بیشتر با شماره 02126371207 تماس بگیرید یا به asaniroenergy.com مراجعه کنید.
