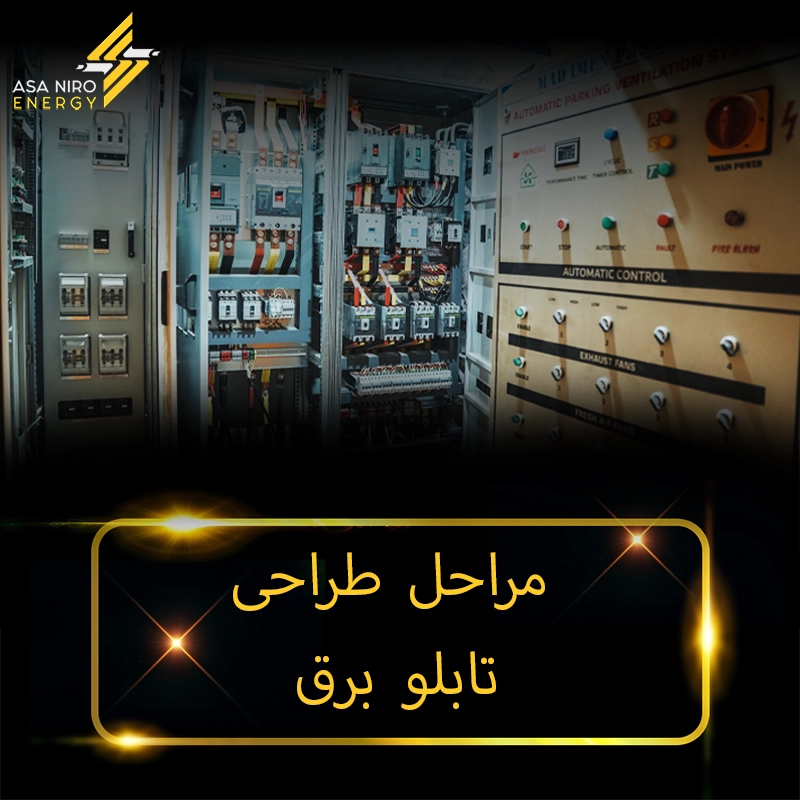

مراحل طراحی تابلو برق ساختمان : از نیازسنجی تا اجرای ایمن و بهینه ؛ تابلو برق ساختمان، قلب تپنده هر سازه است که وظیفه توزیع ایمن و کارآمد انرژی الکتریکی را به تمامی بخش‌ها بر عهده دارد. طراحی صحیح این سیستم، نه تنها ضامن عملکرد بدون نقص و طول عمر بالای تاسیسات برقی است، بلکه از بروز حوادث ناگوار و تحمیل هزینه‌های اضافی در آینده جلوگیری میکند. آشنایی با مراحل طراحی تابلو برق ساختمان برای تمامی دست‌اندرکاران صنعت ساختمان، از مهندسان و معماران گرفته تا سازندگان و مالکان، ضروری است. این فرآیند شامل گام‌های متعددی است که هر یک از اهمیت ویژه‌ای برخوردارند و نیازمند دانش تخصصی، تجربه و رعایت دقیق استانداردها هستند. در این مقاله جامع از آسا نیرو انرژی، با تکیه بر 25 سال تجربه در زمینه طراحی تابلو برق و ساخت تابلو برق ، به تشریح گام به گام این مراحل می‌پردازیم تا شما را با جزئیات لازم برای یک طراحی موفق آشنا کنیم.
اهمیت دقیق بودن در مراحل طراحی تابلو برق ساختمان
هر گام در مراحل طراحی تابلو برق ساختمان، زنجیره‌ای پیوسته است که کیفیت گام قبلی، بر موفقیت گام بعدی تأثیر مستقیم دارد. یک طراحی دقیق و اصولی، مزایای متعددی به همراه خواهد داشت:
- افزایش ایمنی: با رعایت استانداردهای حفاظتی، خطر برق‌گرفتگی، آتش‌سوزی و آسیب به تجهیزات به حداقل می‌رسد.
- بهره‌وری انرژی: طراحی بهینه منجر به کاهش اتلاف انرژی، کاهش افت ولتاژ و در نتیجه کاهش هزینه‌های برق در بلندمدت می‌شود.
- عملکرد مطمئن: سیستم برق بدون قطعی‌های مکرر و با حداکثر کارایی عمل میکند.
- سهولت در نگهداری: دسترسی آسان به تجهیزات و نظم در سیم‌کشی، فرآیند عیب‌یابی و تعمیر و نگهداری را ساده‌تر میکند.
- انعطاف‌پذیری: امکان توسعه و تغییرات آتی در سیستم برق را فراهم می‌آورد.
- رعایت الزامات قانونی: انطباق کامل با مقررات ملی ساختمان و استانداردهای اجباری، از بروز مشکلات قانونی جلوگیری میکند.
گام به گام مراحل طراحی تابلو برق ساختمان
در آسا نیرو انرژی، فرآیند طراحی تابلو برق ساختمان یک مسیر سیستماتیک را دنبال میکند تا بهترین و ایمن‌ترین راهکارها را برای هر پروژه ارائه دهیم:
1. نیازسنجی جامع و جمعآوری اطلاعات اولیه
این گام، سنگ بنای هر طراحی موفق است. بدون درک دقیق نیازها، نمیتوان یک سیستم کارآمد طراحی کرد. اطلاعاتی که باید جمعآوری شوند شامل:
- نوع کاربری ساختمان: (مسکونی، تجاری، اداری، صنعتی، درمانی) که بر نوع بارها و الزامات ایمنی تأثیر می‌گذارد.
- نقشههای معماری و سازه: برای جانمایی تابلو، مسیر کابل‌ها و در نظر گرفتن محدودیت‌های فضایی.
- لیست تجهیزات الکتریکی: (روشنایی، پریزها، آسانسور، پمپ، تهویه مطبوع، سیستم‌های حفاظتی و امنیتی) و توان مصرفی هر یک.
- ولتاژ و فرکانس شبکه برق: اطلاعات مربوط به برق ورودی ساختمان از شبکه توزیع.
- شرایط محیطی: (دما، رطوبت، وجود گرد و غبار یا مواد خورنده) که بر انتخاب نوع تابلو و تجهیزات تأثیر می‌گذارد.
- بودجه و زمان‌بندی پروژه: برای تطبیق طراحی با محدودیت‌های پروژه.
2. محاسبه بارهای الکتریکی و تعیین سطح ولتاژ
در این مرحله، مهندس طراح با استفاده از اطلاعات جمعآوری شده، اقدام به محاسبات دقیق میکند:
- محاسبه بار هر مدار: تعیین جریان مصرفی هر بخش از ساختمان (مانند روشنایی، پریزها، موتورها).
- محاسبه بار کل ساختمان: جمع‌بندی بارهای تمامی مدارها و اعمال ضرایب همزمانی برای بهینه‌سازی ظرفیت تابلو.
- تعیین ولتاژ نامی: (معمولاً 220/380 ولت در ایران) و محاسبه جریان نامی مربوط به آن.
- محاسبه جریان اتصال کوتاه: برای انتخاب صحیح تجهیزات حفاظتی با قدرت قطع مناسب.
3. انتخاب نوع و ابعاد تابلو برق
بر اساس محاسبات بار، شرایط محیطی و فضای موجود، نوع و ابعاد فیزیکی تابلو تعیین می‌شود:
- تابلو دیواری (Wall-Mounted): برای ساختمان‌های کوچکتر و فضاهای محدود.
- تابلو ایستاده (Floor-Standing / Cubicle): برای ساختمان‌های بزرگتر، مجتمع‌ها و مراکز صنعتی که نیاز به توزیع گسترده دارند.
- تابلو داخلی (Indoor) یا خارجی (Outdoor): با توجه به محل نصب، درجه حفاظت (IP) مناسب انتخاب می‌شود (مثلاً IP4X برای داخل و IP54/IP65 برای خارج).
- جنس بدنه: فولاد با رنگ پودری الکترواستاتیک، یا استیل ضد زنگ برای محیط‌های خاص و خورنده.
4. طراحی شماتیک و مدارات قدرت
این بخش هسته اصلی طراحی الکتریکی است و شامل:
- نقشه تک‌خطی (Single Line Diagram – SLD): یک نمای کلی از سیستم توزیع برق، شامل ورودی، کلیدهای اصلی، ترانسفورماتورها (در صورت وجود) و خروجی‌های اصلی.
- نقشه سه خطی (Three Line Diagram): نمایش جزئی‌تر اتصالات فازها، نول و ارت در هر مدار.
- جانمایی تجهیزات (Layout Diagram): مشخص کردن محل دقیق کلیدها، فیوزها، ترانسفورماتورهای جریان، رله‌ها و ترمینال‌ها در داخل تابلو.
5. طراحی مدارهای کنترل و حفاظت
ایمنی و پایداری سیستم در این مرحله تضمین می‌شود:
- انتخاب کلیدهای حفاظتی:
- کلید مینیاتوری (MCB): برای حفاظت مدارهای روشنایی و پریز.
- کلید محافظ جان (RCCB/ELCB): برای حفاظت افراد در برابر برق‌گرفتگی ناشی از جریان نشتی.
- کلید اتوماتیک (MCCB/ACB): برای حفاظت مدارهای اصلی و بارهای پرمصرف.
- رله‌های حفاظتی: (مانند رله‌های اضافه جریان، اتصال زمین، کنترل فاز) برای حفاظت دقیق‌تر از موتورها و تجهیزات حساس.
- سیستم ارتینگ (زمین کردن): طراحی چاه ارت و شبکه ارتینگ شامل سیم‌های ارت و همبندی تمامی بدنه فلزی تجهیزات و هادی‌های بیگانه.
6. تعیین مشخصات کابل‌ها و شینه‌ها (باس‌بارها)
- سایزینگ کابل‌ها: انتخاب مقطع مناسب کابل و سیم برای هر مدار بر اساس جریان نامی، طول مسیر و افت ولتاژ مجاز، و نوع عایق‌بندی.
- انتخاب شینه‌ها (Busbars): تعیین مقطع و جنس شینه‌های مسی (یا آلومینیومی) برای توزیع جریان اصلی در داخل تابلو، با در نظر گرفتن جریان نامی و جریان اتصال کوتاه.
- رعایت فواصل عایقی: اطمینان از رعایت حداقل فواصل بین فازها و بین فاز و زمین برای جلوگیری از قوس الکتریکی.
7. طراحی سیستم تهویه و خنک‌کننده
حرارت تولید شده توسط تجهیزات داخلی تابلو باید به طور موثر دفع شود:
- دریچه‌های تهویه: در صورت کافی بودن تهویه طبیعی.
- فیلتر فن: برای تبادل هوا با محیط بیرون و فیلتر کردن گرد و غبار.
- مبدل‌های حرارتی (Heat Exchangers) یا کولر تابلو: در محیط‌های بسیار گرم یا آلوده که امکان تبادل مستقیم هوا وجود ندارد.
8. تهیه نقشههای اجرایی و مستندات نهایی
مرحله پایانی طراحی، آماده‌سازی مجموعه کامل مستندات برای ساخت و نصب است:
- نقشههای نهایی: شامل تمامی نقشههای تک‌خطی، سه‌خطی، جانمایی، و جزئیات اجرایی.
- مشخصات فنی (Technical Specifications): شرح دقیق ویژگی‌ها و الزامات کیفی تمامی تجهیزات و متریال‌ها.
- لیست مواد (Bill of Materials – BOM): فهرست دقیق تمامی قطعات مورد نیاز برای ساخت تابلو.
- دستورالعمل‌های نصب و راه‌اندازی: راهنمایی‌های لازم برای مجریان.
- لیبل‌گذاری و علائم هشدار دهنده: پیش‌بینی لیبل‌های واضح برای مدارها و علائم هشدار دهنده ایمنی.
نقش آسا نیرو انرژی در تمامی مراحل طراحی تابلو برق ساختمان
در آسا نیرو انرژی، ما به تمامی مراحل طراحی تابلو برق ساختمان اهمیت ویژه‌ای می‌دهیم و با تیمی از مهندسان متخصص و باتجربه، از نیازسنجی اولیه تا تهیه نقشههای اجرایی، تمامی این گام‌ها را با دقت و بر اساس آخرین استانداردها و مقررات ملی دنبال می‌کنیم. تجربه 25 ساله ما در این حوزه، به ما امکان میدهد تا راهکارهایی ایمن، کارآمد و اقتصادی را برای پروژه‌های شما ارائه دهیم.
ما متعهدیم که تابلو برق ساختمان شما:
- حداکثر ایمنی را برای کاربران و تجهیزات فراهم کند.
- بهینه‌ترین عملکرد را از نظر مصرف انرژی داشته باشد.
- با بهترین کیفیت و با استفاده از قطعات استاندارد ساخته شود.
- کاملاً منطبق بر نیازهای خاص و منحصر به فرد پروژه شما باشد.
برای مشاوره رایگان و کسب اطلاعات بیشتر در زمینه مراحل طراحی تابلو برق ساختمان، می‌توانید با کارشناسان ما در آسا نیرو انرژی با شماره 02126371207 تماس بگیرید و یا از وب‌سایت ما به آدرس asaniroenergy.com بازدید فرمایید. ما آماده‌ایم تا با دانش فنی و تجربه خود، پایداری و امنیت را به سیستم برق ساختمان شما هدیه دهیم.
سوالات متداول درباره مراحل طراحی تابلو برق ساختمان
مهمترین گام در مراحل طراحی تابلو برق ساختمان چیست؟
نیازسنجی جامع و جمعآوری اطلاعات اولیه مهمترین گام است. بدون درک دقیق کاربری ساختمان، تجهیزات مورد استفاده و شرایط محیطی، نمیتوان یک طراحی اصولی و کارآمد ارائه داد. این مرحله پایه و اساس تمامی محاسبات و طراحیهای بعدی است.
چرا باید در طراحی تابلو برق به “جریان اتصال کوتاه” توجه کرد؟
جریان اتصال کوتاه حداکثر جریانی است که در صورت بروز اتصال کوتاه در سیستم میتواند جاری شود. طراحی تابلو برق باید به گونهای باشد که تمامی تجهیزات حفاظتی (مانند کلیدها و فیوزها) توانایی قطع این جریان بالا را بدون آسیب دیدگی داشته باشند. عدم توجه به آن میتواند منجر به انفجار تابلو و خطرات جانی و مالی شود.
آیا طراحی تابلو برق بر “مصرف انرژی” ساختمان تأثیر دارد؟
بله، طراحی تابلو برق تأثیر مستقیمی بر مصرف انرژی ساختمان دارد. انتخاب صحیح مقاطع کابل‌ها برای کاهش افت ولتاژ، استفاده از تجهیزات با راندمان بالا و طراحی مدارهای بهینه، همگی به کاهش اتلاف انرژی و در نتیجه کاهش هزینه‌های برق در بلندمدت کمک می‌کنند.
چه استانداردهایی در مراحل طراحی تابلو برق ساختمان باید رعایت شوند؟
در ایران، مقررات ملی ساختمان (مبحث 13) و نشریه 110 مهمترین مراجع هستند. علاوه بر این، استانداردهای بینالمللی مانند IEC 61439 برای تابلوهای فشار ضعیف نیز به عنوان راهنمای جامع مورد استفاده قرار میگیرند. رعایت این استانداردها برای تضمین ایمنی و کیفیت الزامی است.
آسا نیرو انرژی چگونه در مراحل طراحی تابلو برق ساختمان به کارفرمایان کمک میکند؟
آسا نیرو انرژی با 25 سال تجربه، تمامی مراحل طراحی تابلو برق ساختمان را از نیازسنجی اولیه و محاسبه بار تا تهیه نقشههای اجرایی و لیست متریال به صورت تخصصی و با رعایت آخرین استانداردها انجام میدهد. تیم مهندسی ما با ارائه مشاورههای جامع و راهکارهای بهینه، به شما اطمینان میدهد که پروژه شما با بالاترین کیفیت و ایمنی به سرانجام خواهد رسید. برای اطلاعات بیشتر با شماره 02126371207 تماس بگیرید یا به asaniroenergy.com مراجعه کنید.
