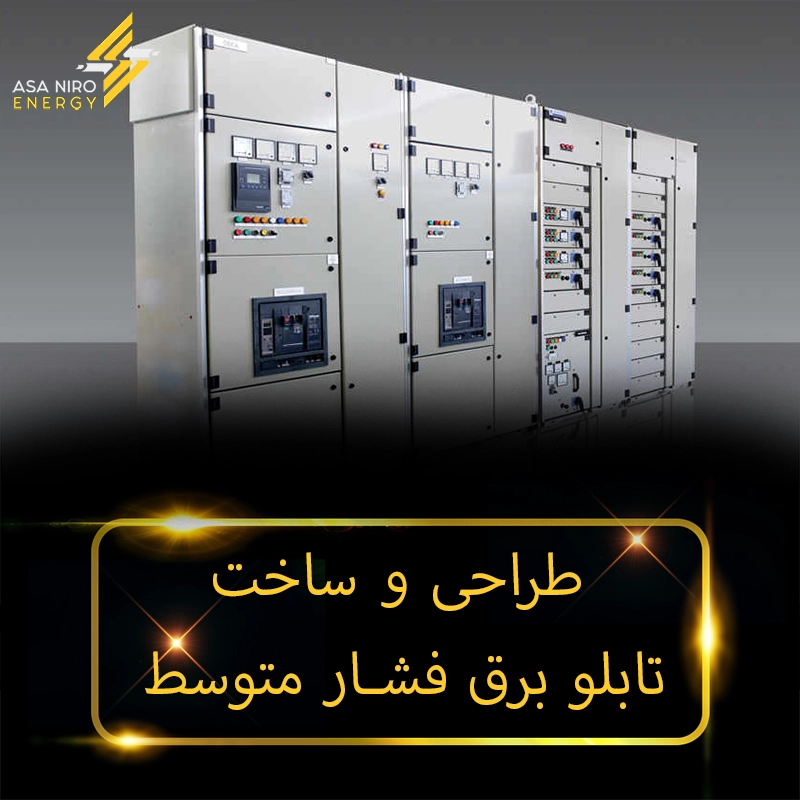

طراحی و ساخت تابلو برق فشار متوسط ؛ ستون فقرات شبکه‌های توزیع و صنعتی : در شبکه‌های توزیع برق، صنایع بزرگ، نیروگاه‌ها و ساختمان‌های با مصرف انرژی بالا، تابلو برق فشار متوسط (MV Switchgear) نقش حیاتی ایفا می‌کند. این تابلوها مسئولیت کنترل، حفاظت، اندازه‌گیری و توزیع انرژی الکتریکی در ولتاژهای بین 1 کیلوولت تا 36 کیلوولت را بر عهده دارند. طراحی و ساخت تابلو برق فشار متوسط، فرآیندی بسیار تخصصی است که نیازمند دانش عمیق مهندسی، رعایت دقیق استانداردها و استفاده از تجهیزات با کیفیت بالاست. این تابلوها، به دلیل ولتاژ بالاتر، پیچیدگی بیشتری نسبت به تابلوهای فشار ضعیف دارند و هرگونه نقص در طراحی یا ساخت آنها می‌تواند منجر به خطرات جانی و مالی جبران‌ناپذیر شود. در این مقاله جامع از آسا نیرو انرژی، با تکیه بر 25 سال تجربه در زمینه طراحی تابلو برق ساختمان و ساخت تابلو برق ساختمان ، به بررسی ابعاد مختلف این تابلوها و نکات کلیدی برای تضمین عملکرد ایمن و بهینه آنها می‌پردازیم.
تابلو برق فشار متوسط چیست و چرا اهمیت دارد؟
تابلو برق فشار متوسط (MV Switchgear) مجموعه‌ای از کلیدها، رله‌ها، فیوزها و سایر تجهیزات حفاظتی و کنترلی است که برای مدیریت جریان برق در ولتاژهای بالاتر از 1000 ولت (1 کیلوولت) تا 36 کیلوولت استفاده میشود. این تابلوها به عنوان نقطه اتصال میان شبکه برق فشار قوی (تولید و انتقال) و شبکه‌های توزیع فشار ضعیف (مصرف‌کننده‌ها) عمل می‌کنند.
اهمیت تابلوهای فشار متوسط در موارد زیر نهفته است:
- حفاظت از شبکه: این تابلوها از تجهیزات گران‌قیمت و حساس در برابر اتصال کوتاه، اضافه بار و سایر خطاهای الکتریکی محافظت می‌کنند.
- کنترل جریان برق: امکان قطع و وصل جریان برق به صورت دستی یا خودکار را برای نگهداری، تعمیرات و تفکیک بخش‌های مختلف شبکه فراهم می‌آورند.
- بهبود قابلیت اطمینان: با ایزوله کردن بخش‌های معیوب، از قطعی برق در کل سیستم جلوگیری کرده و پایداری شبکه را افزایش می‌دهند.
- اندازه‌گیری و نظارت: امکان مانیتورینگ پارامترهای الکتریکی مانند ولتاژ، جریان و توان را فراهم می‌کنند.
انواع تابلو برق فشار متوسط و کاربردهای آنها
تابلوهای فشار متوسط در انواع مختلفی طراحی و ساخته میشوند که هر کدام ویژگی‌ها و کاربردهای خاص خود را دارند. انتخاب نوع مناسب به ولتاژ مورد نیاز، فضای موجود، شرایط محیطی و الزامات ایمنی بستگی دارد.
1. تابلوهای با عایق هوایی (Air Insulated Switchgear – AIS)
این نوع تابلوها از هوا به عنوان عایق بین فازها و بین فاز و زمین استفاده می‌کنند.
- ویژگی‌ها: فضای بیشتری را اشغال می‌کنند، معمولاً ارزان‌تر هستند، دسترسی به قطعات برای نگهداری و تعمیرات آسان‌تر است.
- کاربردها: پست‌های برق، ایستگاه‌های توزیع، کارخانجات و صنایع بزرگ که فضای کافی برای نصب دارند.
2. تابلوهای با عایق گازی (Gas Insulated Switchgear – GIS)
در این تابلوها، گاز SF6 (سولفور هگزا فلوراید) به عنوان عایق اصلی استفاده میشود.
- ویژگی‌ها: ابعاد بسیار کوچکتری دارند (تا 90% کوچکتر از AIS)، ایمنی بالاتر به دلیل محصور بودن تجهیزات در گاز، نیاز به نگهداری کمتر، مقاومت بالا در برابر شرایط محیطی نامساعد.
- کاربردها: مناطق با محدودیت فضا (مانند شهرها و داخل ساختمان‌ها)، مناطق آلوده یا پرخطر، نیروگاه‌ها و پست‌های کمپکت.
3. تابلوهای کمپکت (Compact MV Switchgear)
این تابلوها ترکیبی از تکنولوژی‌های AIS و GIS هستند و برای کاربردهای خاص طراحی میشوند.
- ویژگی‌ها: ابعاد کوچکتر نسبت به AIS، هزینه کمتر نسبت به GIS کامل، مناسب برای فضاهای متوسط.
- کاربردها: مجتمع‌های مسکونی بزرگ، مراکز تجاری، بیمارستان‌ها و صنایع کوچک تا متوسط.
4. تابلوهای کشویی (Withdrawable Type) و فیکس (Fixed Type)
- تابلوهای کشویی: اجزای اصلی مانند دژنکتورها روی ریل‌های کشویی نصب شده‌اند که امکان خارج کردن آنها برای تعمیر و نگهداری را بدون قطع کامل برق فراهم می‌کند. این نوع برای کاربردهایی که نیاز به سرویس‌دهی مداوم دارند، مناسب است.
- تابلوهای فیکس: اجزا به صورت ثابت نصب شده‌اند و برای تعمیرات نیاز به قطع کامل مدار مربوطه دارند.
مراحل طراحی و ساخت تابلو برق فشار متوسط
فرآیند طراحی و ساخت تابلو برق فشار متوسط در آسا نیرو انرژی بر اساس یک رویکرد جامع و با رعایت دقیق استانداردها انجام میشود:
1. مطالعات اولیه و نیازسنجی
نخستین گام، درک دقیق نیازهای پروژه و کاربری تابلو است. این شامل بررسی موارد زیر است:
- ولتاژ نامی و جریان نامی مورد نیاز
- جریان اتصال کوتاه
- نوع شبکه (ارت شده، بدون ارت، با مقاومت)
- شرایط محیطی (دما، رطوبت، ارتفاع از سطح دریا، آلودگی)
- فضای موجود برای نصب تابلو
- هرگونه الزامات خاص مشتری یا استانداردهای محلی.
2. طراحی شماتیک و تک خطی
در این مرحله، مهندسان آسا نیرو انرژی با استفاده از نرم‌افزارهای تخصصی، نقشه‌های تک خطی (Single Line Diagram) و شماتیک مدارها را طراحی می‌کنند. این نقشه‌ها شامل آرایش کلیدها، ترانسفورماتورهای جریان و ولتاژ، رلههای حفاظتی، تجهیزات اندازه‌گیری و سیستم‌های کنترل هستند.
3. طراحی مکانیکی و جانمایی (Layout)
این بخش شامل طراحی فیزیکی تابلو است:
- انتخاب ابعاد و نوع محفظه (داخلی، خارجی، AIS، GIS)
- جانمایی دقیق تجهیزات در داخل تابلو با در نظر گرفتن فضای کافی برای نصب، نگهداری و تهویه.
- طراحی سیستم شینه‌بندی (Busbar) با در نظر گرفتن جریان نامی، جریان اتصال کوتاه و فاصله فازها برای جلوگیری از قوس الکتریکی.
4. انتخاب و تامین تجهیزات
انتخاب تجهیزات با کیفیت بالا و برندهای معتبر جهانی از اهمیت زیادی برخوردار است. برخی از تجهیزات اصلی شامل:
- دژنکتورها (Circuit Breakers): برای قطع و وصل جریان در حالت خطا (مانند SF6، وکیوم).
- سکسیونرها (Disconnectors/Isolators): برای ایزوله کردن بخش‌های تحت ولتاژ در شرایط بدون بار.
- کلیدهای قطع بار (Load Break Switches): برای قطع و وصل جریان در شرایط عادی بار.
- ترانسفورماتورهای جریان (CT) و ولتاژ (PT): برای اندازه‌گیری و حفاظت.
- رلههای حفاظتی (Protection Relays): برای تشخیص خطاها و فرمان قطع به دژنکتورها.
- شینه‌ها، مقره‌ها و بوشینگ‌ها: برای انتقال و عایقبندی جریان.
5. ساخت و مونتاژ
پس از تایید نهایی طرح و تامین قطعات، فرآیند ساخت آغاز میشود:
- ساخت بدنه: برشکاری، خمکاری و رنگ‌آمیزی ورق‌های فلزی (معمولاً فولاد با پوشش‌های ضد خوردگی).
- مونتاژ تجهیزات: نصب دقیق دژنکتورها، سکسیونرها، ترانسفورماتورها، رله‌ها و سایر اجزا در داخل تابلو.
- وایرینگ و کابل‌کشی: سیم‌کشی داخلی تابلو با رعایت دقیق نقشه‌ها و استانداردها، اطمینان از اتصالات محکم و عایقبندی مناسب.
- تست و کنترل کیفیت (FAT – Factory Acceptance Test): هر تابلو پس از مونتاژ تحت آزمایشات دقیق قرار می‌گیرد. این آزمایشات شامل:
- تست عایقی (High Voltage Test)
- تست عملکردی (Functional Test)
- تست پیوستگی مدار
- تست رلههای حفاظتی. این آزمایشات در آسا نیرو انرژی با دقت فراوان و با حضور مشتری انجام میشود تا از عملکرد صحیح و ایمنی تابلو پیش از ارسال اطمینان حاصل شود.
استانداردهای کلیدی در طراحی و ساخت تابلو برق فشار متوسط
رعایت استانداردها نه تنها یک الزام قانونی است، بلکه تضمین‌کننده ایمنی، کیفیت و طول عمر تابلو برق است. برخی از مهم‌ترین استانداردها عبارتند از:
- IEC 62271 (High-voltage switchgear and controlgear): این مجموعه استاندارد بین‌المللی به طور خاص به الزامات طراحی، ساخت و تست تابلوهای فشار متوسط و فشار قوی می‌پردازد و شامل بخش‌های مختلفی برای انواع تجهیزات است.
- ISIRI (استاندارد ملی ایران): استانداردهای ملی ایران که با الهام از استانداردهای IEC تدوین شده‌اند و الزامات بومی را پوشش می‌دهند.
- ANSI/IEEE (American National Standards Institute / Institute of Electrical and Electronics Engineers): استانداردهای مورد استفاده در آمریکای شمالی.
- IP (Ingress Protection) Code: درجه حفاظت تابلو در برابر ورود گرد و غبار و آب. برای تابلوهای فضای باز (Outdoor) معمولاً حداقل IP54 توصیه میشود.
انتخاب و نگهداری تابلو برق فشار متوسط
انتخاب یک تابلو برق فشار متوسط مناسب و نگهداری صحیح از آن، دو فاکتور کلیدی در تضمین پایداری و ایمنی سیستم توزیع برق شما هستند.
در انتخاب، به نکات زیر توجه کنید:
- اعتبار سازنده: شرکتی را انتخاب کنید که سابقه درخشان و تخصص کافی در زمینه طراحی و ساخت تابلوهای فشار متوسط داشته باشد. آسا نیرو انرژی با 25 سال تجربه، آماده ارائه بهترین خدمات است.
- کیفیت تجهیزات: از کیفیت و برند قطعات داخلی تابلو اطمینان حاصل کنید. تجهیزات با کیفیت عمر طولانی‌تر و عملکرد قابل اطمینان‌تری دارند.
- خدمات پس از فروش و گارانتی: وجود گارانتی معتبر و خدمات پس از فروش فعال، از اهمیت بالایی برخوردار است.
- استانداردها و گواهینامه‌ها: اطمینان حاصل کنید که تابلو مطابق با آخرین استانداردهای ملی و بین‌المللی طراحی و ساخته شده است.
برای نگهداری، به موارد زیر دقت کنید:
- بازرسیهای دوره‌ای: برنامه‌ریزی منظم برای بازرسیهای چشمی و فنی توسط پرسنل متخصص.
- تستهای پیشگیرانه: انجام تستهای عایقی، تست رله‌ها و بررسی اتصالات به صورت دوره‌ای.
- تمیزکاری: پاکسازی گرد و غبار و آلودگی‌ها از داخل تابلو.
- بروزرسانی: در صورت نیاز، ارتقاء یا تعویض قطعات فرسوده و منسوخ شده.
برای مشاوره تخصصی در زمینه طراحی و ساخت تابلو برق فشار متوسط و دریافت بهترین راهکارهای متناسب با نیازهای پروژه خود، با کارشناسان مجرب آسا نیرو انرژی با شماره 02126371207 تماس بگیرید و یا از وب‌سایت ما به نشانی asaniroenergy.com بازدید فرمایید. ما به پشتوانه سال‌ها تجربه و دانش فنی، همراه شما در پروژه‌های بزرگ و کوچک هستیم.
سوالات متداول درباره طراحی و ساخت تابلو برق فشار متوسط
تفاوت اصلی تابلو برق فشار متوسط با فشار ضعیف چیست؟
تفاوت اصلی در ولتاژ کاری آنها است. تابلو برق فشار ضعیف برای ولتاژهای زیر 1000 ولت (1 کیلوولت) استفاده میشود، در حالی که تابلو برق فشار متوسط برای ولتاژهای بین 1 کیلوولت تا 36 کیلوولت طراحی و ساخته میشود. این تفاوت در ولتاژ، منجر به تفاوت در نوع تجهیزات، عایقبندی، ابعاد و استانداردهای طراحی میشود.
چرا استفاده از گاز SF6 در برخی تابلوهای فشار متوسط رایج است؟
گاز SF6 (سولفور هگزا فلوراید) دارای خواص عایقی و خاموشکنندگی قوس الکتریکی بسیار عالی است. استفاده از این گاز به عنوان عایق در تابلوهای GIS (Gas Insulated Switchgear) باعث میشود که ابعاد تابلوها به طور قابل توجهی کاهش یابد، ایمنی آنها افزایش یابد و نیاز به نگهداری کمتری داشته باشند، به خصوص در فضاهای محدود یا محیطهای آلوده.
عمر مفید یک تابلو برق فشار متوسط چقدر است؟
عمر مفید یک تابلو برق فشار متوسط به عوامل متعددی مانند کیفیت طراحی و ساخت، نوع قطعات مورد استفاده، شرایط محیطی نصب و کیفیت نگهداری بستگی دارد. با طراحی استاندارد و استفاده از تجهیزات با کیفیت بالا، یک تابلو برق فشار متوسط می‌تواند 30 تا 40 سال یا حتی بیشتر عمر مفید داشته باشد. نگهداری و بازرسیهای دوره‌ای در افزایش طول عمر آن نقش حیاتی دارند.
چه آزمایشاتی بر روی تابلو برق فشار متوسط انجام میشود؟
پس از ساخت، تابلوهای برق فشار متوسط تحت آزمایشات دقیق و سختگیرانهای قرار میگیرند تا از صحت عملکرد و ایمنی آنها اطمینان حاصل شود. این آزمایشات شامل تستهای عایقی (مانند تست ولتاژ بالا)، تست عملکردی اجزای اصلی (مانند دژنکتورها و سکسیونرها)، تست رلههای حفاظتی، تست پیوستگی مدار و بازرسیهای چشمی دقیق است. این آزمایشات اغلب با حضور مشتری (FAT) انجام میشوند.
آسا نیرو انرژی چه خدماتی در زمینه تابلو برق فشار متوسط ارائه میدهد؟
آسا نیرو انرژی با 25 سال تجربه، طیف وسیعی از خدمات در زمینه تابلو برق فشار متوسط را ارائه میدهد. این خدمات شامل مشاوره فنی، طراحی مهندسی (شماتیک، تک خطی، جانمایی)، ساخت و مونتاژ تابلوهای AIS، GIS و کمپکت، تامین تجهیزات با کیفیت، انجام آزمایشات نهایی و ارائه خدمات پس از فروش و پشتیبانی فنی میباشد. برای کسب اطلاعات بیشتر میتوانید با شماره 02126371207 تماس بگیرید یا به asaniroenergy.com مراجعه کنید.
