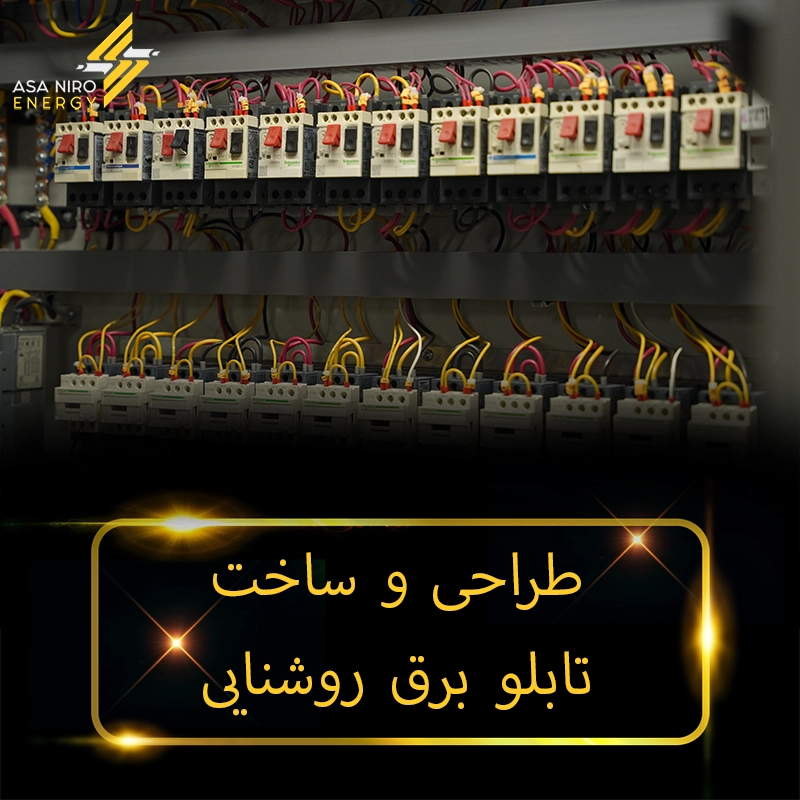

برای هر بنایی، روشنایی صرفاً به معنای رفع تاریکی نیست؛ بلکه عنصری کلیدی در خلق فضا، ارتقاء زیبایی‌شناسی و تأمین آسایش بصری است. در قلب سیستم روشنایی هر ساختمان، تابلو برق روشنایی قرار دارد؛ محفظه‌ای که مدیریت، توزیع و حفاظت از مدارهای روشنایی را بر عهده می‌گیرد. طراحی تابلو برق روشنایی و ساخت تابلو برق روشنایی، دو رکن اساسی برای تضمین عملکرد ایمن، کارآمد و پایدار سیستم نورپردازی است. با ۲۵ سال تجربه در حوزه طراحی تابلو برق ساختمان و ساخت تنابلو برق ساختمان ، به وضوح می‌دانیم که دقت در جزئیات این تابلو، نه تنها به زیبایی محیط کمک می‌کند، بلکه ضامن ایمنی و بهینه‌سازی مصرف انرژی در بلندمدت خواهد بود.
تابلو برق روشنایی چیست و چرا نقشی اساسی دارد ؟
تابلو برق روشنایی، یک زیرمجموعه حیاتی از سیستم توزیع برق در هر ساختمان است که به طور خاص برای کنترل و حفاظت مدارهای مربوط به سیستم‌های روشنایی طراحی و ساخته می‌شود. این تابلو، برق را از تابلو توزیع اصلی ساختمان دریافت کرده و آن را به صورت مجزا به مدارهای روشنایی مختلف (مانانند روشنایی سالن پذیرایی، اتاق‌ها، آشپزخانه، سرویس بهداشتی، نمای ساختمان، مشاعات و…) توزیع می‌کند.
وظیفه اصلی تابلو برق روشنایی، فراتر از روشن و خاموش کردن صرف چراغ‌هاست. این تابلو با بهره‌گیری از تجهیزات حفاظتی و کنترلی مناسب، نقش بسیار مهمی در جنبه‌های زیر ایفا می‌کند:
- ایمنی: مهمترین کارکرد آن، حفاظت از مدارهای روشنایی در برابر اضافه بار و اتصال کوتاه توسط کلیدهای مینیاتوری، و حفاظت از جان افراد در برابر برق‌گرفتگی احتمالی ناشی از نشتی جریان توسط کلیدهای محافظ جان است.
- بهره‌وری انرژی: با امکانات کنترلی مانند تایمرها، فتوسل‌ها و سیستم‌های هوشمند، می‌توان روشنایی را در ساعات خاصی روشن یا خاموش کرد و یا شدت نور را متناسب با نیاز تنظیم نمود که این امر به کاهش چشمگیر مصرف انرژی کمک می‌کند.
- مدیریت آسان: تقسیم‌بندی مدارات روشنایی در تابلو، امکان کنترل و مدیریت آسان‌تر هر بخش را فراهم می‌کند. در صورت بروز مشکل در یک مدار، تنها همان بخش قطع شده و بقیه سیستم روشنایی فعال باقی می‌ماند.
- زیبایی‌شناسی و قابلیت‌های هوشمند: در تابلوهای روشنایی پیشرفته، تجهیزات کنترلی برای سیستم‌های نورپردازی هوشمند (مانند دیمرها، کنترلرهای DMX و ماژول‌های تغییر رنگ) تعبیه می‌شوند که امکان خلق جلوه‌های نوری پویا و سناریوهای مختلف را فراهم می‌آورند.
جایگاه تابلو برق روشنایی در سیستم الکتریکی ساختمان
تابلو برق روشنایی معمولاً به عنوان یک تابلو فرعی (Sub-Distribution Board – SDB) عمل می‌کند که برق را از تابلو توزیع اصلی ساختمان (MDB) دریافت کرده و به مدارهای نهایی روشنایی توزیع می‌کند. این سلسله مراتب در توزیع برق، باعث افزایش ایمنی، قابلیت اطمینان و سهولت در نگهداری سیستم می‌شود.
اصول اساسی در طراحی تابلو برق روشنایی
طراحی تابلو برق روشنایی نیازمند دقت بالا، دانش فنی و رعایت کامل استانداردهاست. یک طراحی اصولی، ضامن عملکرد ایمن، کارآمد و پایدار سیستم روشنایی در طولانی‌مدت خواهد بود.
۱. تحلیل دقیق بارهای روشنایی و نیازسنجی
اولین قدم، برآورد دقیق نیازهای روشنایی ساختمان است. این شامل:
- محاسبه دقیق توان مصرفی: تعیین مجموع توان مصرفی تمامی چراغ‌ها در هر فضا و سپس برای کل ساختمان، با در نظر گرفتن نوع چراغ‌ها (LED، فلورسنت، هالوژن و…) و تعداد آن‌ها.
- تفکیک مدارهای روشنایی: گروه‌بندی چراغ‌ها به مدارهای مجزا بر اساس فضا (مثلاً روشنایی پذیرایی، اتاق‌ها، سرویس بهداشتی، نمای خارجی). این تفکیک به منظور افزایش ایمنی، سهولت در کنترل و عیب‌یابی، و رعایت استانداردهای بارگذاری مدارها صورت می‌گیرد.
- در نظر گرفتن بارهای آینده: پیش‌بینی فضای کافی در تابلو و مدارهای رزرو برای اضافه کردن چراغ‌ها یا سیستم‌های روشنایی جدید در آینده (مانند نورپردازی دکوراتیو یا هوشمند).
۲. انتخاب صحیح و استاندارد تجهیزات داخلی تابلو
کیفیت و تناسب قطعات داخلی تابلو، مستقیماً بر ایمنی و کارایی آن تأثیر می‌گذارد.
کلیدهای مینیاتوری (MCB) و حفاظت‌های جریان زیاد
- برای هر مدار روشنایی، یک کلید مینیاتوری اختصاصی نصب می‌شود. آمپراژ این کلیدها باید بر اساس جریان نامی مدار و سطح مقطع سیم انتخاب شود. به عنوان مثال، برای مدارهای روشنایی خانگی معمولاً از کلیدهای ۱۰ یا ۱۶ آمپر استفاده می‌شود. این کلیدها از مدار در برابر اضافه بار و اتصال کوتاه محافظت می‌کنند.
کلید محافظ جان (RCCB/RCBO) و حفاظت در برابر نشت جریان
- نصب کلید محافظ جان (RCCB) در ورودی تابلو یا برای مدارهای روشنایی خارجی و مرطوب (مانند حمام، بالکن، نما) ضروری است. این کلید با تشخیص کوچکترین نشتی جریان برق به بدنه (که می‌تواند منجر به برق‌گرفتگی شود)، فوراً مدار را قطع می‌کند. نوع RCBO ترکیبی از محافظ جان و مینیاتوری است.
شینه‌ها، ترمینال‌ها و سیم‌کشی داخلی
- شینه‌ها: نوارهای مسی یا برنجی برای توزیع ایمن جریان به کلیدهای مینیاتوری و نقطه مشترک برای سیم‌های نول و ارت. سایز شینه‌ها باید متناسب با حداکثر جریان عبوری باشد.
- ترمینال‌ها: برای اتصال ایمن و مرتب سیم‌های ورودی و خروجی به تابلو و بین قطعات داخلی.
- سیم‌کشی داخلی: استفاده از سیم‌های مسی با سطح مقطع مناسب (معمولاً ۱.۵ میلی‌متر مربع برای روشنایی)، روکش عایق مقاوم، و رعایت اصول سیم‌بندی صحیح (رنگ‌بندی استاندارد، استفاده از وایرشو و شماره‌گذاری سیم‌ها) برای جلوگیری از اتصالی و سهولت در عیب‌یابی.
۳. تجهیزات کنترل و اتوماسیون روشنایی
این تجهیزات امکان مدیریت هوشمند و بهینه سیستم روشنایی را فراهم می‌کنند.
- تایمرها و فتوسل‌ها:
- تایمرها: برای برنامه‌ریزی زمان‌بندی دقیق روشن و خاموش شدن چراغ‌ها (مثلاً روشنایی پارکینگ یا نمای ساختمان در ساعات مشخص شب).
- فتوسل‌ها: حسگرهای نوری که با تاریک شدن هوا، چراغ‌ها را روشن و با روشن شدن هوا، خاموش می‌کنند.
- کنتاکتورها: برای کنترل بارهای روشنایی با توان بالا یا در مواردی که کنترل گروهی از چراغ‌ها نیاز است.
- دیمرها و کنترلرها: در نورپردازی هوشمند، دیمرها برای تنظیم شدت نور و کنترلرها (مانند کنترلرهای DMX برای چراغ‌های RGB یا پیکسلی) برای تغییر رنگ و افکت‌های نوری به کار می‌روند. این تجهیزات امکان سناریونویسی و کنترل از راه دور را فراهم می‌کنند.
۴. رعایت استانداردهای ملی و بین‌المللی
پایبندی به استانداردها، اساس هر طراحی ایمن و قابل اعتماد است.
- مبحث سیزده مقررات ملی ساختمان: این مبحث، مهمترین مرجع در ایران برای طراحی و اجرای تاسیسات برقی ساختمان‌هاست و شامل جزئیات دقیقی در مورد طراحی تابلوهای برق، انتخاب تجهیزات، سیم‌کشی، حفاظت و ایمنی است. هرگونه طراحی و ساخت تابلو برق روشنایی باید کاملاً مطابق با اصول این مبحث باشد.
- استانداردهای IEC: استانداردهای بین‌المللی کمیسیون الکتروتکنیک (IEC) نیز راهنمایی‌های ارزشمندی را برای طراحی و انتخاب تجهیزات الکتریکی ارائه می‌دهند.
- کد IP (Ingress Protection): این کد نشان‌دهنده میزان حفاظت بدنه تابلو در برابر ورود اجسام جامد (گرد و غبار) و مایعات (آب) است. انتخاب IP مناسب بر اساس محل نصب تابلو (داخلی، خارجی، محیط مرطوب یا غبارآلود) بسیار مهم است.
۵. طراحی چیدمان داخلی و ابعاد تابلو
چیدمان داخلی تابلو باید به گونه‌ای باشد که ضمن رعایت فواصل ایمنی، دسترسی برای نصب، سیم‌بندی، نگهداری و عیب‌یابی آسان باشد.
- فضای کافی برای تهویه: تجهیزات الکتریکی حرارت تولید می‌کنند. چیدمان باید به گونه‌ای باشد که جریان هوا به خوبی برقرار شود و از گرم شدن بیش از حد قطعات جلوگیری کند.
- دسترسی آسان و فضای سیم‌بندی: رعایت فواصل مجاز بین قطعات و شینه‌ها برای رعایت ایمنی و سهولت در نگهداری، سرویس‌کاری و سیم‌بندی منظم بسیار مهم است.
- توسعه‌پذیری برای نیازهای آتی: در نظر گرفتن فضای خالی و مدارهای رزرو در تابلو برای اضافه کردن چراغ‌ها یا تجهیزات هوشمند جدید در آینده.
مراحل گام به گام ساخت و مونتاژ تابلو برق روشنایی
پس از اتمام طراحی تابلو برق روشنایی و تهیه نقشه‌های دقیق، نوبت به مرحله ساخت و مونتاژ می‌رسد. این فرآیند باید با دقت و توسط افراد متخصص انجام شود.
۱. تهیه نقشه‌های اجرایی و شماتیک
این مرحله، شامل طراحی تمامی دیاگرام‌های تک‌خطی (Single-Line Diagram)، نقشه‌های چیدمان داخلی (Layout Diagram) و لیست تجهیزات (BOM) است. این نقشه‌ها، راهنمای اصلی برای مرحله ساخت هستند و تمامی جزئیات سیم‌بندی، جانمایی قطعات و مشخصات فنی را در بر می‌گیرند.
۲. ساخت و آماده‌سازی بدنه تابلو
بدنه تابلو (کابینت) معمولاً از ورق فلزی (اغلب فولاد با پوشش رنگ کوره‌ای الکترواستاتیک) ساخته می‌شود و وظیفه حفاظت فیزیکی از قطعات داخلی و عایق‌بندی آن‌ها را بر عهده دارد:
- برش، خم‌کاری، جوشکاری و رنگ‌آمیزی: ورق‌های فلزی طبق ابعاد طراحی شده برش، خم و جوش داده می‌شوند تا بدنه تابلو شکل گیرد. سپس، برای مقاومت در برابر خوردگی و ظاهر زیبا، رنگ‌آمیزی صورت می‌گیرد.
- نصب ریل‌ها و سینی‌های داخلی: ریل‌های استاندارد (مانند ریل‌های DIN) برای نصب کلیدهای مینیاتوری و سایر تجهیزات، و سینی‌های فلزی برای سیم‌بندی و مونتاژ قطعات بزرگ‌تر، در داخل بدنه تابلو نصب می‌شوند.
۳. مونتاژ قطعات الکتریکی و سیم‌بندی داخلی
این مرحله، هسته اصلی ساخت تابلو برق روشنایی است و نیازمند دقت بالا در جزئیات است:
- جانمایی و نصب کلیدها، فیوزها و رله‌ها: تمامی کلیدهای مینیاتوری، محافظ جان، کنتاکتورها، تایمرها، و سایر تجهیزات حفاظتی و کنترلی طبق نقشه چیدمان، بر روی ریل‌ها یا سینی‌های داخلی نصب می‌شوند.
- سیم‌کشی دقیق با رعایت رنگ‌بندی و شماره‌گذاری:
- سیم‌کشی داخلی تابلو با سیم‌های مسی با مقطع مناسب و با رعایت دقیق رنگ‌بندی استاندارد (مثلاً فازها با رنگ مشخص، نول آبی، ارت سبز و زرد) انجام می‌شود.
- استفاده از وایرشوها برای اتصال سیم‌ها به ترمینال قطعات، اتصالی محکم و ایمن را تضمین می‌کند.
- شماره‌گذاری سیم‌ها و قطعات برای سهولت در عیب‌یابی و تعمیرات آتی بسیار مهم است.
- نظم‌دهی به سیم‌کشی با استفاده از داکت‌های پلاستیکی سوراخ‌دار در داخل تابلو، ظاهر مرتبی ایجاد کرده و از درهم‌ریختگی سیم‌ها جلوگیری می‌کند.
۴. تست‌های کنترل کیفیت و راه‌اندازی اولیه
پس از اتمام مونتاژ، تابلو باید تحت تست‌های جامع قرار گیرد تا از عملکرد صحیح و ایمن آن اطمینان حاصل شود:
- تست عایقی (Megger Test): اندازه‌گیری مقاومت عایقی بین سیم‌ها و بدنه تابلو برای اطمینان از سلامت عایق کابل‌ها و سیم‌کشی و جلوگیری از نشتی جریان.
- تست پیوستگی (Continuity Test): بررسی اینکه تمامی اتصالات سیم‌کشی صحیح و بدون قطعی هستند.
- تست عملکرد کلیدهای حفاظتی: بررسی عملکرد صحیح کلیدهای مینیاتوری و محافظ جان در برابر اضافه بار، اتصال کوتاه و نشتی جریان.
- تست عملکرد تجهیزات کنترلی: بررسی عملکرد صحیح تایمرها، فتوسل‌ها و کنترلرهای هوشمند.
- تست ارتینگ: اطمینان از اتصال صحیح بدنه تابلو و تمامی قطعات به سیستم زمین.
پس از موفقیت در این تست‌ها، تابلو آماده نصب در محل و راه‌اندازی نهایی خواهد بود.
آسا نیرو انرژی : متخصص طراحی و ساخت تابلو برق روشنایی شما
در صنعت برق ساختمان، جایی که ایمنی و کارایی در کنار زیبایی قرار می‌گیرند، انتخاب یک شریک معتبر برای طراحی و ساخت تابلو برق روشنایی از اهمیت ویژه‌ای برخوردار است. شرکت آسا نیرو انرژی با سال‌ها تجربه درخشان و تخصص در زمینه مهندسی و ساخت تابلوهای برق، به عنوان یک نام قابل اعتماد و پیشرو در این صنعت شناخته می‌شود. تعهد ما به کیفیت، نوآوری و رعایت دقیق‌ترین استانداردها، ما را به انتخابی مطمئن برای پروژه‌های شما تبدیل کرده است.
تجربه و دانش فنی ۲۵ ساله در حوزه تابلو برق ساختمان
تیم مهندسی آسا نیرو انرژی متشکل از متخصصانی با تجربه عملی گسترده در طراحی و ساخت انواع تابلوهای برق، از جمله تابلوهای روشنایی برای ساختمان‌های مسکونی، تجاری، اداری و صنعتی است. ما با چالش‌های پروژه‌های بزرگ و کوچک آشنایی کامل داریم و می‌توانیم راهکارهایی را ارائه دهیم که فراتر از انتظارات شما باشد. این تجربه، ما را قادر می‌سازد تا همواره بهترین و بهینه‌ترین طراحی را با در نظر گرفتن تمامی ملاحظات فنی، ایمنی و اقتصادی ارائه دهیم.
طراحی سفارشی و ساخت با کیفیت برتر
آسا نیرو انرژی بر رویکردی جامع و یکپارچه در طراحی و ساخت تابلو برق روشنایی تمرکز دارد. ما نیازهای خاص هر پروژه و هر مشتری را به دقت بررسی کرده و راه‌حل‌های سفارشی ارائه می‌دهیم. این به معنای آن است که تابلو برق روشنایی شما نه تنها مطابق با بالاترین استانداردهای ملی (مبحث ۱۳ مقررات ملی ساختمان) و بین‌المللی (IEC) خواهد بود، بلکه دقیقاً برای نیازهای منحصر به فرد سیستم روشنایی و کاربری ساختمان شما بهینه شده است. ما در تلاشیم تا با بهره‌گیری از آخرین فناوری‌ها، تابلوهایی با طول عمر بالا، ایمنی حداکثری و عملکرد بی‌نقص را عرضه کنیم.
تضمین کیفیت، ایمنی و پشتیبانی جامع
کیفیت برای آسا نیرو انرژی، یک تعهد است. ما در تمامی مراحل طراحی، انتخاب قطعات و ساخت، از بهترین متریال و روش‌ها استفاده می‌کنیم. کلیه تابلوهای ساخته شده توسط ما، تحت تست‌های دقیق و جامع قرار می‌گیرند تا از عملکرد بی‌نقص و ایمنی آن‌ها اطمینان حاصل شود. علاوه بر این، ما خدمات پشتیبانی و پس از فروش جامعی را ارائه می‌دهیم تا خیال شما از بابت عملکرد طولانی‌مدت و مطمئن تابلو برق روشنایی خود راحت باشد.
برای دریافت مشاوره تخصصی و کسب اطلاعات بیشتر درباره خدمات آسا نیرو انرژی در زمینه طراحی و ساخت تابلو برق روشنایی، می‌توانید از وبسایت ما به آدرس asaniroenergy.com بازدید کنید یا با کارشناسان ما با شماره 02126371207 تماس بگیرید. ما آماده پاسخگویی به سوالات شما و ارائه بهترین راهکارهای مهندسی هستیم.
سوالات متداول (FAQ) طراحی و ساخت تابلو برق روشنایی
1. تابلو برق روشنایی چیست؟ تابلو برق روشنایی یک محفظه الکتریکی است که به طور خاص برای کنترل، توزیع و حفاظت از مدارهای مربوط به سیستم‌های روشنایی ساختمان طراحی و ساخته می‌شود.
2. چرا طراحی و ساخت اصولی تابلو برق روشنایی اهمیت دارد؟ طراحی و ساخت اصولی این تابلو برای تضمین ایمنی (حفاظت در برابر اضافه بار، اتصال کوتاه و برق‌گرفتگی)، بهینه‌سازی مصرف انرژی، مدیریت آسان مدارها و امکانات کنترل هوشمند برای سیستم روشنایی ساختمان بسیار حیاتی است.
3. مهمترین اجزای یک تابلو برق روشنایی کدامند؟ اجزای اصلی شامل کلیدهای مینیاتوری (MCB)، کلید محافظ جان (RCCB/RCBO)، شینه‌ها، ترمینال‌ها، تجهیزات کنترلی مانند تایمر و فتوسل (در صورت نیاز)، و بدنه تابلو با درجه حفاظت IP مناسب هستند.
4. چه استانداردهایی در طراحی و ساخت تابلو برق روشنایی باید رعایت شود؟ در طراحی و ساخت تابلو برق روشنایی باید استانداردهای ملی (مانند مبحث 13 مقررات ملی ساختمان) و استانداردهای بین‌المللی (مانند IEC) و همچنین کد IP مربوط به درجه حفاظت محفظه، به دقت رعایت شوند.
5. شرکت آسا نیرو انرژی چه خدماتی در زمینه طراحی و ساخت تابلو برق روشنایی ارائه می‌دهد؟ آسا نیرو انرژی خدمات جامع مشاوره، طراحی مهندسی، تامین و مونتاژ قطعات استاندارد، سیم‌بندی دقیق، تست‌های کنترل کیفیت و ارائه پشتیبانی پس از فروش را در زمینه طراحی و ساخت انواع تابلوهای برق روشنایی ارائه می‌دهد.
