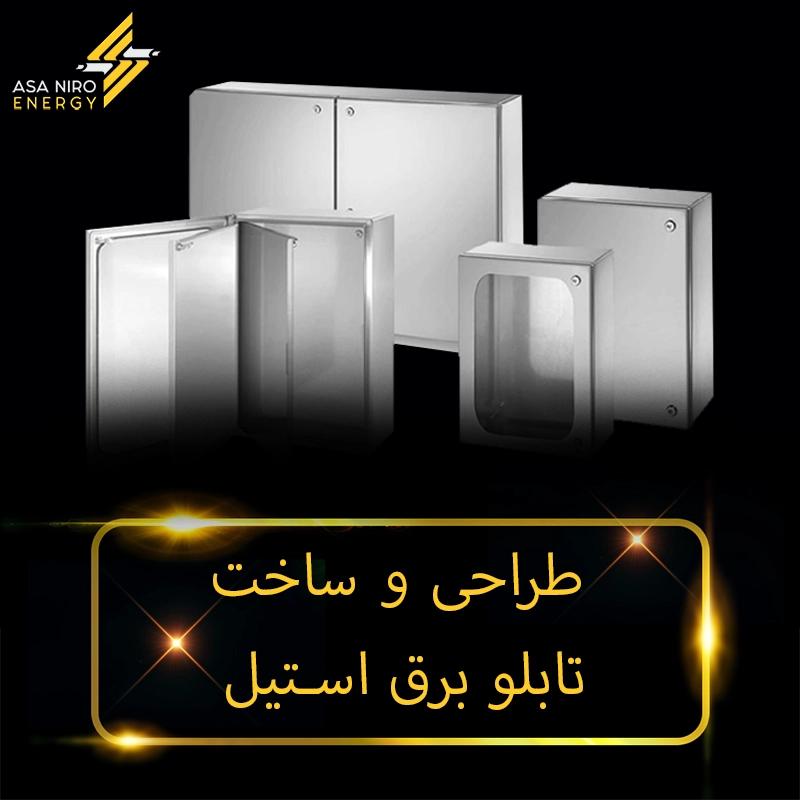

ساخت تابلو برق استیل و طراحی تابلو برق استیل ؛ در محیطهای صنعتی، شیمیایی، غذایی و هر مکانی که نیاز به مقاومت بالا در برابر خوردگی، رطوبت، گرد و غبار یا مواد شیمیایی وجود دارد، تابلو برق استیل به عنوان گزینه‌ای بی‌رقیب مطرح میشود. استفاده از فولاد ضد زنگ (استیل) در طراحی و ساخت تابلو برق، نه تنها طول عمر و دوام بی‌نظیری به آن می‌بخشد، بلکه سطح بالاتری از ایمنی و بهداشت را در محیطهای حساس تضمین می‌کند. انتخاب و پیاده‌سازی صحیح تابلو برق استیل نیازمند دانش تخصصی در متالورژی، مهندسی برق و استانداردهای صنعتی است. در این مقاله جامع از آسا نیرو انرژی، با 25 سال تجربه در طراحی تابلو برق و ساخت تابلو برق ، به بررسی ویژگی‌ها، مزایا و فرآیند طراحی و ساخت تابلو برق استیل می‌پردازیم تا شما را با این راهکار مقاوم و مطمئن آشنا کنیم.
چرا طراحی و ساخت تابلو برق استیل اهمیت ویژه‌ای دارد؟
در بسیاری از محیط‌ها، تابلوهای برق فلزی معمولی (فولاد کربن با پوشش رنگ) به سرعت دچار خوردگی، زنگزدگی و آسیب میشوند. این امر نه تنها به کاهش طول عمر تابلو و خرابی تجهیزات داخلی منجر میشود، بلکه می‌تواند خطرات جانی و مالی بزرگی به همراه داشته باشد. تابلو برق استیل به دلیل خواص منحصر به فرد فولاد ضد زنگ، این چالش‌ها را به طور کامل برطرف می‌کند.
اهمیت طراحی تابلو برق استیل و ساخت تابلو برق استیل در موارد زیر نهفته است:
- مقاومت بینظیر در برابر خوردگی: استیل، به ویژه گرید 304 و 316، در برابر زنگزدگی ناشی از رطوبت، مواد شیمیایی، اسیدها، بازها و آب شور (در محیطهای دریایی) مقاومت بسیار بالایی دارد.
- عمر طولانی: طول عمر بسیار بیشتر نسبت به تابلوهای فلزی معمولی، که منجر به کاهش هزینه‌های تعویض و نگهداری در بلندمدت میشود.
- بهداشت بالا: سطح صاف و غیرمتخلخل استیل، از تجمع باکتری‌ها و آلاینده‌ها جلوگیری می‌کند و امکان شستشو و ضدعفونی آسان را فراهم می‌آورد. این ویژگی در صنایع غذایی و دارویی حیاتی است.
- مقاومت در برابر حرارت بالا: استیل می‌تواند دماهای بالا را تحمل کند، که در برخی محیطهای صنعتی اهمیت دارد.
- زیبایی ظاهری: ظاهر مدرن و درخشان استیل، جذابیت بصری خاصی به تابلو می‌بخشد و می‌تواند در فضاهایی که زیبایی نما نیز اهمیت دارد، مورد استفاده قرار گیرد.
- دوام مکانیکی بالا: مقاومت عالی در برابر ضربه، فشار و سایش.
اصول کلیدی در طراحی تابلو برق استیل
طراحی تابلو برق استیل فرآیندی تخصصی است که علاوه بر اصول عمومی طراحی تابلو برق، نیازمند توجه به ویژگی‌های متالورژیکی استیل و شرایط خاص محیطی است. مهندسان آسا نیرو انرژی با 25 سال تجربه، این اصول را به دقت رعایت می‌کنند:
1. انتخاب گرید مناسب فولاد ضد زنگ
انتخاب گرید (نوع) استیل، اولین و مهم‌ترین گام است:
- استیل 304: رایج‌ترین نوع استیل ضد زنگ که مقاومت خوبی در برابر خوردگی عمومی و زنگزدگی در محیطهای معمولی و مرطوب دارد.
- استیل 316 (یا 316L): حاوی مولیبدن، که مقاومت به خوردگی آن را در برابر کلرایدها (مانند آب شور دریا) و محیطهای شیمیایی تهاجمی به طور قابل توجهی افزایش میدهد. این گرید برای صنایع دریایی، شیمیایی و غذایی بسیار مناسب است.
- استیل 430: گرید ارزان‌تری است که مقاومت به خوردگی کمتری دارد و برای کاربردهای سبک‌تر مناسب است.
انتخاب گرید مناسب بستگی به نوع و شدت عوامل خورنده در محیط نصب تابلو دارد.
2. طراحی ساختار بدنه و مونتاژ
- ضخامت ورق استیل: تعیین ضخامت مناسب ورق استیل برای بدنه تابلو بر اساس ابعاد، وزن تجهیزات داخلی و مقاومت مکانیکی مورد نیاز.
- نوع جوشکاری: استفاده از روش‌های جوشکاری مناسب استیل (مانند TIG یا MIG) با گاز محافظ آرگون برای جلوگیری از اکسیداسیون و حفظ خواص ضد خوردگی در محل جوش.
- پرداخت سطح: پس از جوشکاری، سطح استیل باید پرداخت‌کاری شود (مانند پولیش، مات یا خش‌دار) تا علاوه بر زیبایی، مقاومت به خوردگی نیز افزایش یابد.
- سیستم آببندی (Sealing): طراحی درب‌ها و اتصالات با استفاده از نوارهای آببندی با کیفیت (مانند EPDM یا سیلیکون) برای اطمینان از درجه حفاظت (IP) بالا در برابر نفوذ آب و گرد و غبار.
- سیستم تهویه: حتی در تابلوهای استیل با IP بالا، نیاز به تهویه مناسب برای خنک نگه داشتن تجهیزات داخلی وجود دارد. این تهویه می‌تواند از طریق فیلتر فن یا مبدل‌های حرارتی (در محیطهای بسیار آلوده) انجام شود.
3. انتخاب و جانمایی تجهیزات داخلی
- سازگاری تجهیزات: اطمینان از اینکه تجهیزات داخلی تابلو (کلیدها، رله‌ها، ترمینال‌ها و…) نیز دارای مقاومت کافی در برابر شرایط محیطی خاص (دما، رطوبت، مواد شیمیایی) هستند.
- چیدمان بهینه: جانمایی منطقی تجهیزات برای سهولت در سیم‌کشی، دسترسی آسان برای نگهداری و رعایت فواصل ایمنی.
- شینه‌بندی (Busbar): استفاده از شینه‌های مسی با پوشش مناسب (در صورت لزوم) و طراحی اصولی برای انتقال ایمن جریان.
4. رعایت استانداردهای خاص
علاوه بر استانداردهای عمومی تابلو برق (مانند IEC 61439)، در طراحی تابلو برق استیل باید به استانداردهای خاص نیز توجه شود:
- درجه حفاظت (IP Code): برای محیطهای صنعتی و فضای باز، حداقل IP54 و در محیطهای با پاشش آب زیاد، IP65 یا IP66 ضروری است.
- استانداردهای بهداشتی: در صنایع غذایی و دارویی، استانداردهای بهداشتی خاص (مانند NEMA 4X یا برخی الزامات FDA) باید رعایت شود.
- مناطق خطرناک (Hazardous Areas): در محیطهای با خطر انفجار، تابلوهای استیل باید با استاندارد ATEX یا IECEx طراحی و ساخته شوند.
فرآیند ساخت تابلو برق استیل در آسا نیرو انرژی
ساخت تابلو برق استیل در آسا نیرو انرژی، فرآیندی دقیق و تحت کنترل کیفیت است که شامل مراحل زیر میشود:
- برشکاری و خمکاری ورق استیل: ورق‌های استیل با دستگاه‌های CNC با دقت بالا برش خورده و خمکاری میشوند تا قطعات بدنه تابلو شکل بگیرند.
- جوشکاری تخصصی: قطعات برش خورده و خم شده با استفاده از تکنیک‌های جوشکاری تخصصی استیل (مانند جوش آرگون) به یکدیگر متصل میشوند. کیفیت جوش در تابلوهای استیل حیاتی است زیرا جوش نامناسب می‌تواند مقاومت به خوردگی را کاهش دهد.
- پرداخت سطح و تمیزکاری: پس از جوشکاری، درزها و سطوح جوشکاری شده پرداخت‌کاری میشوند تا یکنواخت و صاف گردند. سپس کل بدنه تمیزکاری شده و برای مونتاژ نهایی آماده میشود.
- نصب یراق‌آلات و آببندی: لولاها، دستگیره‌ها، قفل‌ها (معمولاً از جنس استیل یا پلی‌آمید مقاوم) و نوارهای آببندی بر روی بدنه نصب میشوند تا از ورود هرگونه عامل خارجی جلوگیری شود.
- مونتاژ تجهیزات داخلی: تمامی تجهیزات الکتریکی (کلیدها، رله‌ها، ترمینال‌ها، وایرینگ و…) مطابق با نقشه‌های طراحی شده در داخل تابلو نصب و سیم‌کشی میشوند. در این مرحله، دقت و نظم در وایرینگ از اهمیت بالایی برخوردار است.
- تست و کنترل کیفیت نهایی (FAT): هر تابلو برق استیل ساخته شده در آسا نیرو انرژی، تحت آزمایشات دقیق و جامع قرار می‌گیرد. این آزمایشات شامل:
- تست عایقی (High Voltage Test)
- تست عملکردی تمامی مدارها و تجهیزات
- تست پیوستگی مدارها و سیستم ارتینگ
- بررسی درجه حفاظت (IP Test) با استفاده از تجهیزات مخصوص.
- بازرسی چشمی نهایی و کنترل کیفیت ساخت. این مرحله برای اطمینان از عملکرد صحیح و ایمن تابلو در شرایط واقعی بهره‌برداری ضروری است.
کاربردهای تابلو برق استیل
با توجه به ویژگی‌های منحصر به فرد، تابلو برق استیل در طیف وسیعی از صنایع و محیط‌ها کاربرد دارد:
- صنایع غذایی و آشامیدنی: به دلیل رعایت استانداردهای بهداشتی و مقاومت در برابر شستشو با مواد ضدعفونی‌کننده.
- صنایع داروسازی: برای حفظ محیطهای استریل و مقاومت در برابر مواد شیمیایی.
- صنایع شیمیایی و پتروشیمی: مقاومت در برابر خوردگی ناشی از اسیدها، بازها و گازهای خورنده.
- نیروگاه‌ها و پالایشگاه‌ها: دوام بالا در محیطهای صنعتی سنگین و پرخطر.
- محیطهای دریایی و ساحلی: مقاومت به خوردگی ناشی از آب شور.
- تصفیه‌خانه‌های آب و فاضلاب: مقاومت در برابر رطوبت دائمی و مواد شیمیایی.
- بیمارستان‌ها و آزمایشگاه‌ها: به دلیل رعایت بهداشت و نظافت آسان.
- نواحی مستعد گرد و غبار: مانند صنایع سیمان، معدن یا مناطق کویری.
- پروژه‌های فضای باز: به دلیل دوام و زیبایی ظاهری در برابر عوامل جوی.
برای مشاوره تخصصی در زمینه طراحی و ساخت تابلو برق استیل و دریافت بهترین راهکارهای متناسب با نیازهای پروژه خود، با کارشناسان مجرب آسا نیرو انرژی با شماره 02126371207 تماس بگیرید و یا از وب‌سایت ما به نشانی asaniroenergy.com بازدید فرمایید. ما به پشتوانه 25 سال تجربه و دانش فنی، آماده ارائه راهکارهای مطمئن و با دوام برای محیطهای خاص شما هستیم.
سوالات متداول درباره طراحی و ساخت تابلو برق استیل
تفاوت اصلی تابلو برق استیل با تابلوهای فلزی معمولی چیست؟
تفاوت اصلی در مقاومت به خوردگی است. تابلوهای فلزی معمولی از فولاد کربن ساخته شده و با رنگ پودری محافظت میشوند که در برابر رطوبت، مواد شیمیایی و خراشیدگی آسیبپذیر هستند و دچار زنگزدگی میشوند. تابلو برق استیل از فولاد ضد زنگ ساخته شده که ذاتاً در برابر خوردگی بسیار مقاوم است و برای محیطهای خورنده، مرطوب یا نیازمند بهداشت بالا ایدهآل است.
چه گریدهایی از استیل برای ساخت تابلو برق رایجتر هستند؟
دو گرید رایج از استیل برای ساخت تابلو برق، استیل 304 و استیل 316 (یا 316L) هستند. استیل 304 برای کاربردهای عمومی و محیطهای معمولی تا مرطوب مناسب است، در حالی که استیل 316L به دلیل داشتن مولیبدن، مقاومت بسیار بالاتری در برابر خوردگی ناشی از کلرایدها (مانند آب شور دریا) و مواد شیمیایی تهاجمی دارد و برای محیطهای صنعتی خاص توصیه میشود.
آیا قیمت تابلو برق استیل بالاتر از تابلوهای فلزی معمولی است؟
بله، به طور کلی قیمت تابلو برق استیل به دلیل هزینه بالاتر مواد اولیه (فولاد ضد زنگ) و فرآیندهای ساخت تخصصیتر (مانند جوشکاری آرگون و پرداخت سطح)، معمولاً بالاتر از تابلوهای فلزی معمولی است. اما با در نظر گرفتن طول عمر بسیار بالاتر، نیاز کمتر به نگهداری و مقاومت بینظیر در برابر خوردگی، در بلندمدت این سرمایهگذاری توجیهپذیر و مقرون به صرفه خواهد بود.
تابلو برق استیل چه نوع نگهداری نیاز دارد؟
تابلو برق استیل نیاز به نگهداری بسیار کمتری نسبت به تابلوهای معمولی دارد. عمده نگهداری شامل بازرسیهای دورهای برای اطمینان از سلامت تجهیزات داخلی، تمیز کردن سطح بیرونی (به ویژه در محیطهای آلوده یا نیازمند بهداشت) و بررسی نوارهای آببندی است. نیازی به رنگآمیزی یا ترمیم پوشش محافظتی نیست.
